2 x 7 el YAGI wg DK7ZB na 70cm
Autor Wiadomość
SQ9UDT

Znak: SQ9UDT
Dołączył: 04 Wrz 2015
Posty: 50
Skąd: Częstochowa
Wysłany: 2017-01-03, 23:26   2 x 7 el YAGI wg DK7ZB na 70cm

Cześć i czołem,
w chwili urlopowej popełniłem 2x7el na 430 MHz.
Opis konstrukcji anteny:
http://www.qsl.net/dk7zb/PVC-Yagis/7-Ele-70cm.htm
Opis połączenia 2 i więcej anten w zespół:
http://www.qsl.net/dk7zb/Stacking/stacking.htm
W puszcze przy radiatorze ok 5 zw RG174 na rurce PVC 16mm, w puszce łączeniowej dwa odcinki YWD 75-0,59/3,7 o długości około 23,4cm (ze wzoru na stronie powyżej) czyli wariant z połączeniem anten odcinkami kabla 50Ω. Odległość między antenami : 1m.
Próby niebawem bo za zimno na kombinacje na balkonie, szybkie próby wykazały SWR na poziomie 1,5 - 1,7 w okolicach 435MHz.


SP9TTG
Barba crescit, caput nescit


Znak: SP9TTG
Lokator: JO90NT
Dołączył: 05 Lis 2015
Posty: 223
Skąd: Częstochowa
Wysłany: 2017-01-04, 07:36

Czadowo !!

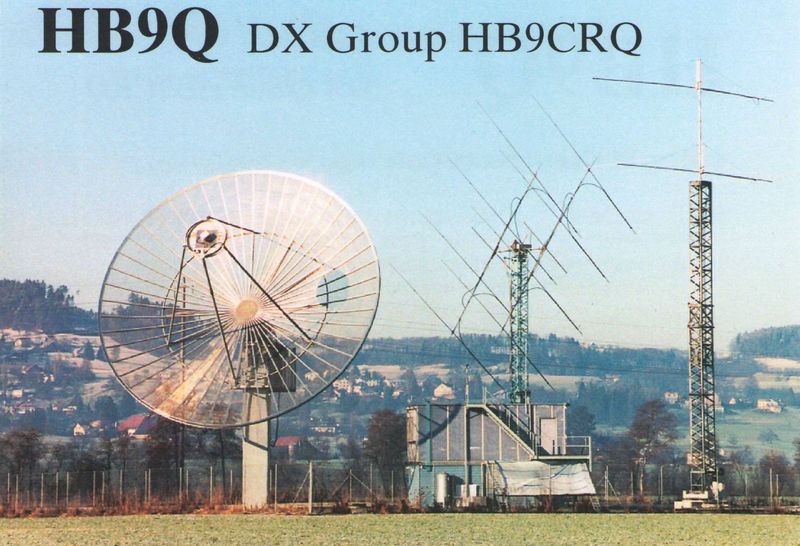

Teraz jeszcze dołączyć TRX SSB taki co ma 50W i już można zrobić 6 QSO EME na 70cm z największymi stacjami takimi jak np. HB9Q. Polaryzacja nie ma tu znaczenia, co będzie to będzie.

_________________
Piotr

Hamradio4.0 - Resistance is futile.
Hamradio4.0 - Opór jest bezzasadny.


SQ9UDT

Znak: SQ9UDT
Dołączył: 04 Wrz 2015
Posty: 50
Skąd: Częstochowa
Wysłany: 2017-04-30, 20:50

Nie ma co zakładać nowego tematu, niedziela to doby czas na anteny na ukaefy zatem powstała 6 elementowa jadźka na 70 w wariancie 28Ω.
Opis: http://www.qsl.net/dk7zb/70cm/6.htm
Próby terenowe wkrótce.
_________________
Michał
